Dwie drogi do automatyzacji: Mechanika vs Elektronika
W inżynierii wodnej stosujemy dwa główne podejścia do automatycznego uzupełniania braków w stawie. Wybór zależy od budżetu i układu Twojej filtracji.

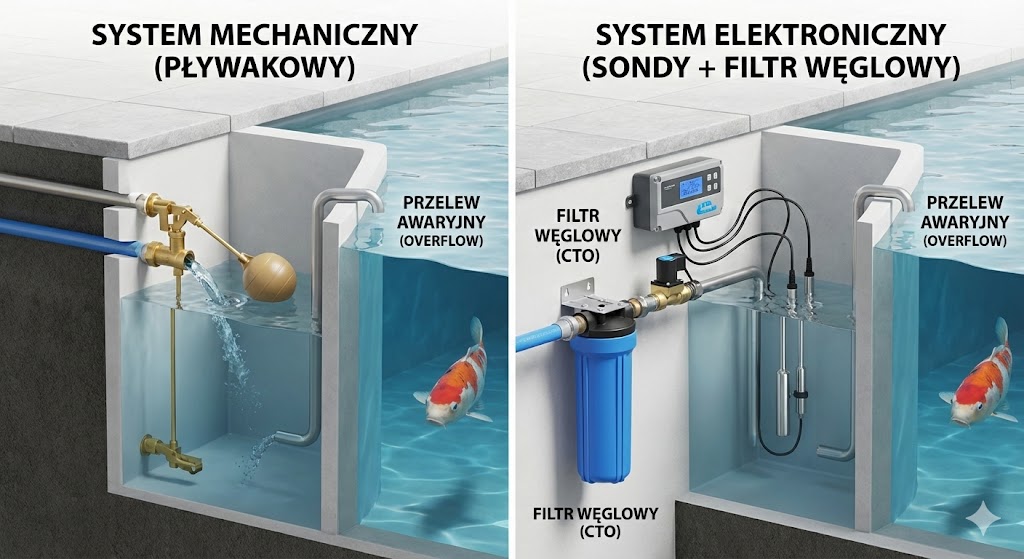

1. Zawór pływakowy (Mechaniczny)
To rozwiązanie znane z każdej spłuczki toaletowej, ale wykonane z solidnych, odpornych na ciśnienie materiałów (mosiądz lub grube PVC). Mechanizm jest banalnie prosty: miedziana lub plastikowa bańka unosi się na wodzie. Gdy poziom spada, opadający pływak otwiera zawór dławiący, wpuszczając wodę z sieci. Gdy poziom wraca do normy, ramię unosi się i fizycznie odcina dopływ.
- Zalety: Niska cena, całkowity brak elektroniki (nie wymaga zasilania 230V), niezawodność w stabilnych warunkach.
- Wady: W stawie pełnym życia pływak może zostać zablokowany przez glony, ślimaki lub ciekawską żabę. Ze względu na wahania fal na powierzchni, zawór często „popuszcza” wodę kropelkami, co z czasem powoduje odkładanie się kamienia wapiennego na mechanizmie.
2. Sondy elektroniczne i Elektrozawór (High-Tech)
To standard w nowoczesnych systemach. W komorze pompy lub na ścianie stawu montuje się czujnik optyczny, lub dwie sondy ze stali nierdzewnej. Sonda podłączona jest do mikroprocesora. Gdy poziom wody spadnie poniżej dolnej sondy, sterownik wysyła sygnał 230V/24V do mosiężnego elektrozaworu na rurze wodociągowej, otwierając pełny przepływ. Po osiągnięciu górnej sondy, zawór gwałtownie się zamyka.
- Zalety: Brak ruchomych części w wodzie. Otwiera się na pełną przepustowość, co zapobiega zatykaniu i osadzaniu się kamienia. Możliwość integracji z systemem alarmowym (np. SMS o braku wody w rurociągu).
- Wady: Wyższy koszt instalacji i konieczność doprowadzenia prądu z bezpiecznikiem do rozdzielni.
Złota zasada: Gdzie zamontować czujnik poziomu?
Nigdy nie montuj pływaka ani sond elektronicznych bezpośrednio w głównym zbiorniku, gdzie pływają ryby, lub w pobliżu wodospadu! Falowanie powierzchni wywołane wiatrem lub uciekającym Karpiem Koi sprawi, że system oszaleje, otwierając i zamykając zawór co kilka sekund (tzw. zjawisko taktowania), co błyskawicznie zniszczy elektrozawór.
Rada Inżyniera: Czujnik poziomu wody instaluje się zawsze w tzw. strefie ciszy. Idealnym miejscem jest ostatnia komora filtra grawitacyjnego (tam gdzie znajduje się główna pompa zwrotna) lub specjalna rura osłonowa (tzw. studnia uspokajająca), wkopana obok stawu i połączona z nim naczyniami połączonymi. Gwarantuje to lustro wody gładkie jak szkło, co pozwala na mikrometryczną precyzję pomiaru.
Cichy Zabójca: Problem Wody Kranowej
Automatyczna dolewka ma jeden, gigantyczny punkt krytyczny. Podłączasz ją do sieci wodociągowej, co oznacza, że wlewasz do stawu wodę pełną toksycznego chloru i chloraminy. O ile dolanie 10 litrów wody dziennie zazwyczaj rybom nie zaszkodzi, o tyle w przypadku zacięcia się zaworu w pozycji otwartej (lub pęknięcia węża zasilającego złoże zraszane), dolewka wpompuje do stawu kilka tysięcy litrów chlorowanej wody. To w ciągu kilkunastu godzin spali skrzela Twoim Koi i zniszczy biologię nitryfikacyjną.
Jedynym inżynieryjnym zabezpieczeniem jest zainstalowanie przed dolewką potężnego, przepływowego filtra z węglem aktywnym (tzw. kolumny węglowej o pojemności min. 5-10 litrów). Węgiel aktywny natychmiastowo adsorbuje wolny chlor, zanim woda uderzy do stawu, stabilizując przy okazji bazowe parametry chemiczne (pH i KH) uzupełnianej cieczy.
Werdykt i Przelew Bezpieczeństwa (Overflow)
Każdy system z automatyczną dolewką musi posiadać równolegle zainstalowany grawitacyjny przelew awaryjny (overflow). To po prostu rura (najlepiej 50 mm) wmurowana w brzeg stawu na docelowej wysokości lustra wody, odprowadzająca nadmiar cieczy do kanalizacji, studni chłonnej lub na trawnik.
Przelew ratuje Cię w dwóch sytuacjach: podczas gigantycznych ulew, które mogłyby przelać wodę przez brzegi stawu, oraz w rzadkim, ale możliwym przypadku zacięcia się systemu dolewki. Automatyka zdejmuje Ci z głowy codzienny obowiązek stania z wężem i jest absolutnie konieczna w nowoczesnych stawach. Wymaga jednak corocznego, rygorystycznego przeglądu przy przygotowaniu stawu do zimy – przed mrozami całą instalację ciśnieniową doprowadzającą wodę do ogrodu należy bezwzględnie opróżnić kompresorem, aby lód nie rozsadził rur i elektrozaworów.
Mateusz
Inżynier systemów wodnych narybek.com
FAQ – Automatyczne Dolewki Wody: Pytania do Inżyniera
1. Mój elektrozawór „tyka” (otwiera się i zamyka co sekundę). Co robić?
To zjawisko tzw. taktowania, które w kilka dni spali cewkę elektrozaworu. Wynika z falowania lustra wody – woda dotyka sondy, zawór się otwiera, fala opada, zawór się zamyka. Rozwiązanie inżynieryjne: Musisz zastosować sterownik z wbudowanym opóźnieniem czasowym (histerezą). Jeśli poziom wody spadnie poniżej sondy, sterownik czeka np. 30 sekund na potwierdzenie, że to nie jest tylko chwilowa fala, i dopiero wtedy otwiera zawór. Zamykanie działa z podobnym opóźnieniem.
2. Woda w stawie przelała się górą, a dolewka nadal lała wodę. Dlaczego elektrozawór nie zamknął dopływu?
Zabrakło filtracji mechanicznej przed samym zaworem. Elektrozawory mosiężne (tzw. zawory membranowe) są niezwykle wrażliwe na zanieczyszczenia z sieci wodociągowej. Wystarczy jedno ziarnko piasku lub drobiny rdzy ze starych rur, aby zablokować gumową membranę w pozycji półotwartej. Zawór traci szczelność i woda cały czas powoli sączy się do stawu. Obowiązkowo przed każdym elektrozaworem musisz zamontować tani mosiężny filtr siatkowy skośny (tzw. osadnik) i czyścić go raz w roku.
3. Jaki filtr węglowy zamontować na rurze dolewki, aby usunąć chlor?
To kwestia czasu kontaktu (CT – Contact Time) wody ze złożem. Mały 10-calowy korpus ze sklepu budowlanego nie poradzi sobie, jeśli puścisz przez niego wodę pod pełnym ciśnieniem sieciowym (np. 3-4 bary). Woda przeleci zbyt szybko, by węgiel zdążył wyłapać chloraminę.
Standard dla dużego stawu: Korpus typu Big Blue 20″ (BB20) z gęstym blokiem węglowym (CTO). Kluczowe jest przydławienie przepływu na zaworze kulowym za filtrem, tak aby woda z dolewki leciała do stawu spokojnym, powolnym strumieniem, a nie pod maksymalnym ciśnieniem.
4. Czy zwykły zawór pływakowy (jak ze spłuczki) nadaje się na mróz?
Absolutnie nie. Zawory mechaniczne z pływakiem zamarzają natychmiast, gdy tylko temperatura spada poniżej zera. Lód blokuje ramię, a mróz rozsadza delikatne plastikowe gwinty, powodując gigantyczny wyciek wody wodociągowej do ogrodu. Na zimę każda dolewka (zarówno mechaniczna, jak i elektrozawór) musi być odcięta głównym zaworem w ciepłej piwnicy lub garażu, a rura biegnąca do stawu musi zostać przedmuchana sprężarką powietrza.
5. Sonda poziomu wody szybko zachodzi śluzem i oszukuje system. Jak ją czyścić?
Sondy ze stali nierdzewnej pod wpływem napięcia często przyciągają minerały z wody (proces mikro-elektrolizy) i obrastają biofilmem bakteryjnym, co izoluje je od wody i powoduje błędne odczyty (sterownik „myśli”, że wody nie ma). Raz w miesiącu wystarczy przetrzeć pręty sondy szorstką gąbką nasączoną octem lub słabym kwasem solnym. Jeśli problem jest bardzo uciążliwy, rozważ wymianę sond na bezkontaktowy czujnik ultradźwiękowy lub optyczny.
6. Jakiej średnicy rury użyć do zrobienia przelewu awaryjnego (overflow)?
Przelew grawitacyjny musi być w stanie odebrać 100% wody z zaciętej na maksa dolewki oraz potężnej burzy. W inżynierii wodnej nie stosujemy przelewów z węża ogrodowego! Absolutne minimum to sztywna rura PVC o średnicy 50 mm. W przypadku stawów powyżej 20 m³, bezpiecznym standardem przemysłowym jest rura o średnicy 75 mm lub nawet 110 mm, odprowadzająca nadmiar wody do chłonnego podłoża z dala od folii stawowej.
